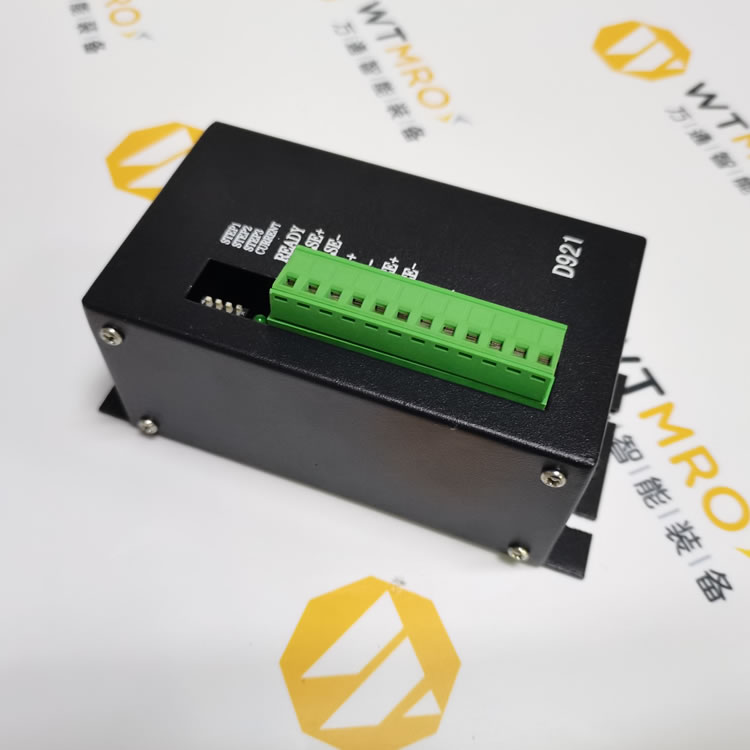

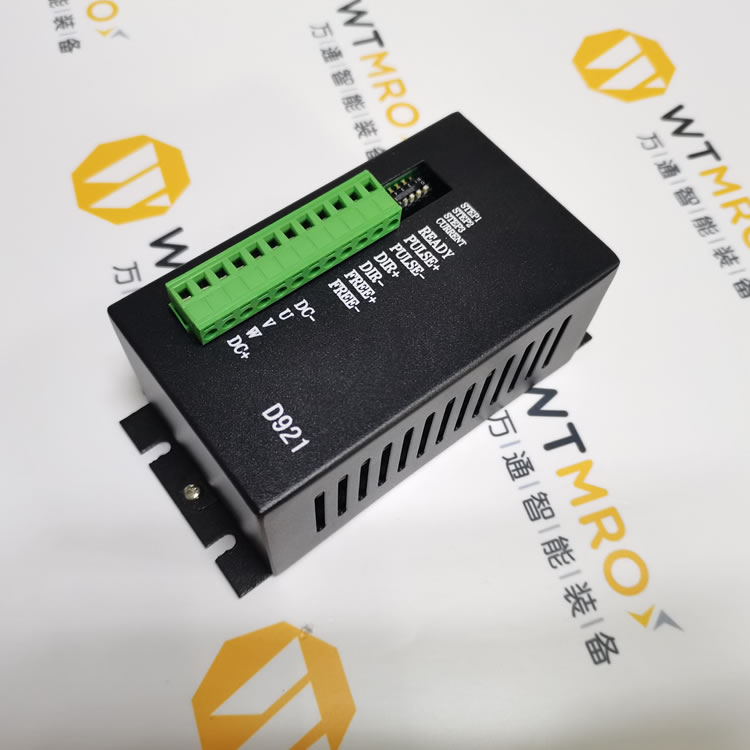

Schneider Electric 驅動器 D921 產品描述
D921電源模塊是一個帶有“脈沖/方向”接口*的功率放大器進行控制一個三相步進電機。
該模塊旨在集成到客戶特定的模塊中電子系統

由于其尺寸?。?6.5毫米寬×52毫米高×23毫米長），幾個模塊可以并排放置在多軸主板上系。

功率晶體管產生23Mm的模塊長度

使用（TO-220外殼，不需要散熱片）。

最大相電流（正弦）為5.8 A rms。

這給了一個當電機處于直流電時，可能的連續峰值電流為8.2 A DC停頓。

電源電壓（=電機斬波器電壓）可以從18 V直流電到直流電最大40 V DC。
應該安裝一個外部電容器。
模塊內部需要額外的5 V直流電源
